变送器市场调研报告

时间:2023-08-23 阅读:1785次 | 分享次数:109次

变送器市场调研报告

——变送器

传感器是能够受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置的总称,通常由敏感元件和转换元件组成。当传感器的输出为规定的标准信号时,则称为变送器。

分类

  压力变送器   温度变送器   浓度变送器   流量变送器   湿度变送器   及其他分析类仪表等   压力变送器分为表压、绝压、负压、真空度、差压等种类。   根据压力变送器的不同种类可以分别用在:   绝对压力,液位等不同的场合。   压力变送器按测量机理来分,最常用的有电容式、电感式等。   按结构形式变送器将其分为模拟式、智能式和数字智能式三代产品。   电容式变送器   工作原理是在膜片两边因差压产生一个应力,使膜片的一侧压缩,另一侧拉伸,两个应变电阻片位于压缩区内,另两个应变电阻位于拉伸区,它们连接成一个全动态惠斯登电桥,惠斯登电桥检测出电阻的变化后,经过放大、变换,输出与输入信号成线性关系的4-20mADC标准信号。

主要概念

transmitter   应用在工业现场、能输出标准信号的传感器称为变送器。这个术语有时与传感器通用。   在《自动控制原理》中,变送器是把传感器的输出信号转变为可被控制器识别的信号的转换器。至于有时候与传感器通用是因为现代的多数传感器的输出信号已经是通用的控制器可以接收的信号,此信号可以不经过变送器的转换直接为控制器所识别。所以,传统意义上的“变送器”意义应该是:“把传感器的输出信号转换为可以被控制器或者测量仪表所接受标准信号的仪器”。在自控中:信号源-->传感器-->变送器-->运算器控制器-->执行机构-->控制输出。   变送器种类很多,总体来说就是由变送器发出一种信号来给二次仪表使二次仪表显示测量数据。   将物理测量信号或普通电信号转换为标准电信号输出或能够以通讯协议方式输出的设备。一般分为:温度/湿度变送器,压力变送器,差压变送器,液位变送器,电流变送器,电量变送器,流量变送器,重量变送器等。   LY压力变送器工作原理   压力变送器被测介质的两种压力通入高、低两压力室,作用在δ元件(即敏感元件)的两侧隔离膜片上,通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。   当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等,通过振荡和解调环节,转换成与压力成正比的信号。压力变送器和绝对压力变送器的工作原理和差压变送器相同,所不同的是低压室压力是大气压或真空。   A/D转换器将解调器的电流转换成数字信号,其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外,它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方,传感器微调等运算,以及诊断和数字通信。   本微处理器中有16字节程序的RAM,并有三个16位计数器,其中之一执行A /D转换。   D/A转换器把微处理器来的并经校正过的数字信号微调数据,这些数据可用变送器软件修改。数据贮存在EEPROM内,即使断电也保存完整。

数字通信线路为变送器提供一个与外部设备(如275型智能通信器或采用HART协议的控制系统)的连接接口。此线路检测叠加在4-20mA信号的数字信号,并通过回路传送所需信息。通信的类型为移频键控FSK技术并依据BeII202标准。

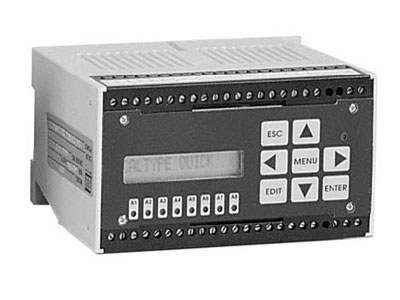

产品名称:PS-2010W

产品类型:称重传感器变送器 传感器变送器

BLH PS-2010W称重变送器紧凑,全功能称重变送器

DIN导轨安装外壳

700,000计数分辨率; 8毫秒采样率

BLH PS-2010W称重变送器支持动态数字滤波与在线诊断

可设定点驱动,高速达到120更新每秒

4 - 20mA电流输出

LCD的重量和状态显示

BLH PS-2010W称重变送器遥控输入功能 - 零,空车重量,总额,净称重,打印

可选功能:24伏直流操作(外部电源要求)

应用:混合系统,反应堆容器,过程控制和控制系统

  BLH PS-2010W称重变送器具有很高性能,适用于小型、简单、全功能变送器和称重控制器。包装很像一个小型的PLC'砖,PS - 2010W可以DIN导轨安装于现有的内阁。含有标准RS - 485串行端口接口,可简单用于PLC / DCS系统,符合常规ASCII认证。一个16位分辨率,4 - 20mA模拟电流输出可用。PS-2010W BLH 称重变送器支持动态数字滤波与在线诊断,可设定点驱动,高速达到120更新每秒。

  PS-2010W BLH 称重变送器非常适合用于高速间歇过程控制,检测称重,并连续进料的应用。简单的安装和校准,使用数字液晶显示屏和键盘组装或可选的称重查看电脑软件。在任何情况下,即插即称重技术消除了对测试的需要。在大多数称重应用中,大大简化了的系统,做校准需要加载。除了即插称重,该标准的单位还包括动态数字滤波和充分的设定点。美国Vishay BLH称重传感器及其显示仪表,品质优异,质量有保证!主要应用于:罐装秤、平台秤、配料秤、力值测定、吊钩秤、包装秤、过载保护、汽车衡、吊秤、试验机和皮带秤等等。

变送器装配分解图 :

0

  电容式差压变送器内部结构 :

0

1—高压侧进气口   2—低压侧进气口   3—过滤片   4—空腔   5—柔性不锈钢波 纹隔离膜片   6—导压硅油   7— 凹形玻璃圆片   8—镀金凹形电极   9—弹性平膜片   10—d 腔   电容式差压变送器的优点:   精度高(一般能达到0.1%以上)   温度稳定性好(一般可达-25~85摄氏度)   体积小   抗震性好   无死区   线性度好   使用寿命长   目前,世界上各大仪表公司几乎都推出了自己的电容式差压变送器:罗斯蒙特( Rosemount ) 、 ABB、横河(YOKOGAWA)、西门子(Simens)、E+H、霍尼威尔( Honeywell )等。
